Soustruh na kov OPTIMUM® OPTIturn TH 5630
Kód: 3462180
Související produkty
_3-celistove-sklicidlo-s-centrickym-upinanim--315-mm-camlock-8.jpg?662f80ea
)
_priruba--315-mm-camlock-8.jpg?662f80ea
)
_otocny-hrot-optimum-s-kuzelem-mk-4.jpg?662f80ea
)
_sada-vymennych-stredicich-hrotu-mk-4.jpg?662f80ea
)
_otocny-hrot-optimum-s-kuzelem-mk-5.jpg?662f80ea
)
_klestiny-5c--sada-17-ks--3---25-mm.jpg?662f80ea
)
_rychloupinaci-nozovy-drzak-sada-swh-7-c.jpg?662f80ea
)
_nivelacni-prvek-se-2.jpg?662f80ea
)
Detailní popis produktu
- Upínání vřetene Camlock DIN ISO 702-2 č. 8
- Kalené a broušené vřeteno uložené v nastavitelných kuželíkových ložiscích běží v olejové lázni
- Zaručená házivost čela vřetene
- Uzavřená posuvová skříň s rychlým řazením, všechna ozubená kola a hřídele kalené a broušené běží v olejové lázni
- Podstavec a lože stroje jsou odlity z jednoho kusu litiny
- Vyjímatelný můstek lože
- Kalené a broušené vodící plochy lože
- Centrální mazání vodících ploch
- Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuvu

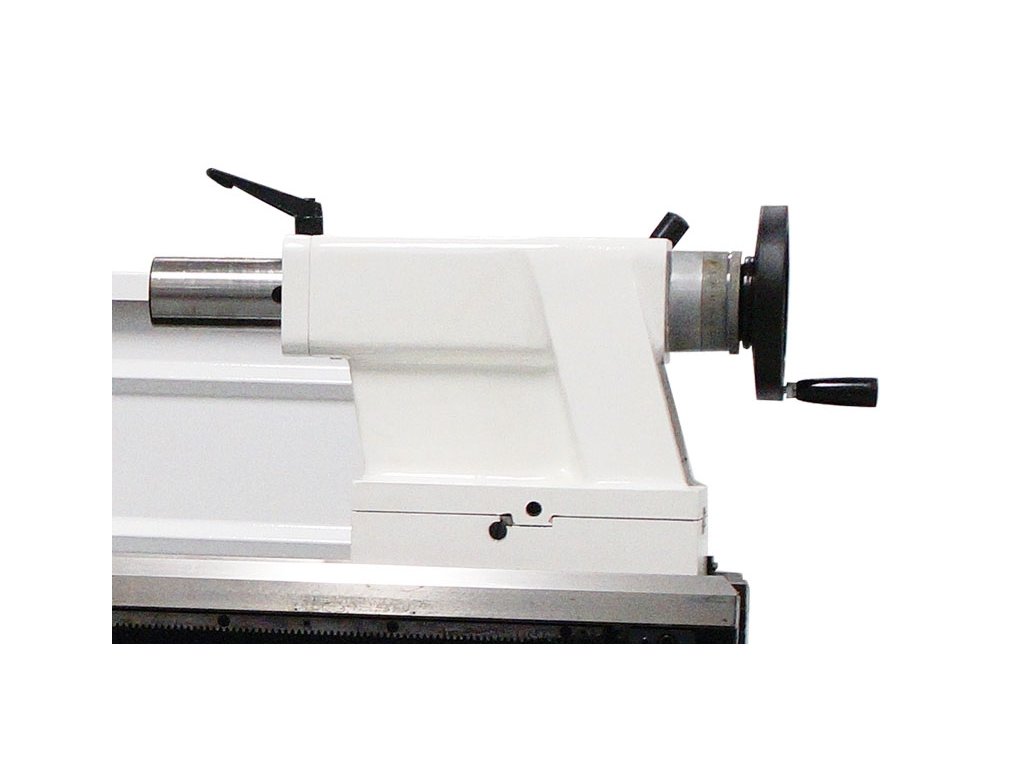

- Koník přestavitelný o ±13 mm
- Chod vpravo-vlevo přepínatelný ovládací pákou přímo na suportu
- Podpěťový spínač, nouzový vypínač a jištění motoru
- Mechanická nožní brzda vřetene
- Provedení dle DIN 8606 (nástrojařská přesnost)
- Digitální odměřování všech tří os pomocí skleněných pravítek
- Sklíčidlo a upínací deska není součástí dodávky
Rozsah dodávky
- 3-čelisťové sklíčidlo Ø 315 mm
- Pevná luneta pro Ø 19 – 165 mm
- Pohyblivá luneta Ø 16 – 95 mm
- Chladící zařízení
- Stěna ostřiku
- Brzda vřetene
- Držák pro čtyhranné nože D 32×150 mm
- Rychloupínací nožový držák SWH 7-C
- Redukční pouzdro MK7/MK5
- Pevný hrot MK5 – 2 ks
- Halogenová svítilna 50 W/24 V
- Kufřík s nářadím
- Olejová náplň
- Digitální odměřování polohy DPA 21
Doplňkové parametry
| Kategorie: | Klasické soustruhy na kov |
|---|---|
| Značka: | OPTIMUM® |
| ? Příkon: | 7 500 W |
| ? Filtrovací příkon: | 7 500 - 7 999 W |
| ? Napětí: | 400 V |
| Hmotnost: | 3 000 kg |
| Výška hrotu: | 280 mm |
| Max. točný průměr nad ložem: | 560 mm |
| Max. točný průměr nad suportem: | 355 mm |
| Max. točný průměr bez můstku: | 790 mm |
| Šířka lože: | 350 mm |
| Vzdálenost mezi hroty: | 3 000 mm |
| Délka můstku: | 270 mm |
| Kužel vřetene: | MK7 |
| Upnutí vřetene: | Camlock DIN ISO 702-2 č. 8 |
| Otáčky: | 25 – 1 600 ot/min |
| Plynulá změna otáček: | Ne |
| Otáčky - provedení Vario: | 10 – 2 500 ot/min |
| Počet rychlostních stupňů: | 12 |
| Průchod vřetene: | 80 mm |
| Posuv pinoly: | 180 mm |
| Kužel pinoly koníku: | MK5 |
| Posuv podélný: | 0,059 – 1,646 mm/ot. (35 ) |
| Posuv příčný: | 0,020 – 0,573 mm/ot. (35 ) |
| Max. posuv nožového suportu: | 130 mm |
| Max. posuv příčného suportu: | 316 mm |
| Závit metrický: | 0,2 – 14 mm/ot. (47 ) |
| Závit palcový: | 2 – 112 záv./1“ (60 ) |
| Závit trapézový: | 4 – 112 D.P. (50 ) |
| Závit modulový: | 0,1 – 7 M.P. (34 ) |
| Výkon motoru chladícího čerpadla: | 100 W |
| Rozměry (š × v × h): | 4 340 × 1 460 × 1 150 mm |
| Záruka: | 2 roky |
