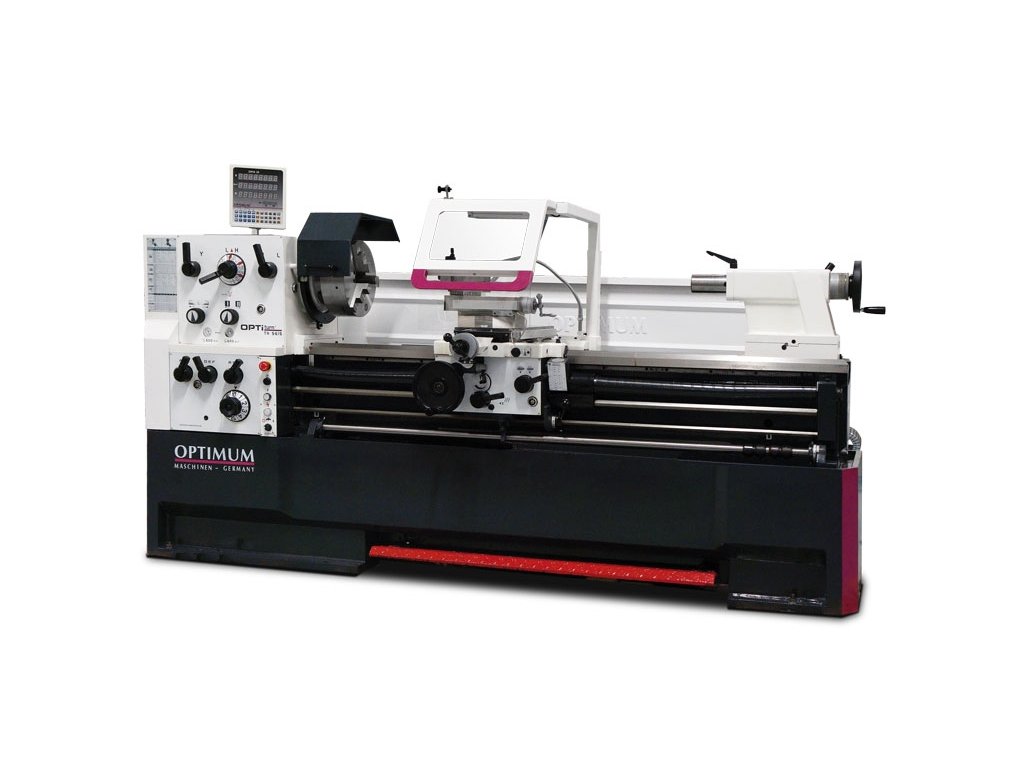

Soustruh na kov OPTIMUM® OPTIturn TH 5620
Kód: 3462170Související produkty
Detailní popis produktu
- Upínání vřetene Camlock DIN ISO 702-2 č. 8
- Kalené a broušené vřeteno uložené v nastavitelných kuželíkových ložiscích běží v olejové lázni
- Zaručená házivost čela vřetene
- Uzavřená posuvová skříň s rychlým řazením, všechna ozubená kola a hřídele kalené a broušené běží v olejové lázni
- Podstavec a lože stroje jsou odlity z jednoho kusu litiny
- Vyjímatelný můstek lože
- Kalené a broušené vodící plochy lože
- Centrální mazání vodících ploch
- Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuvu

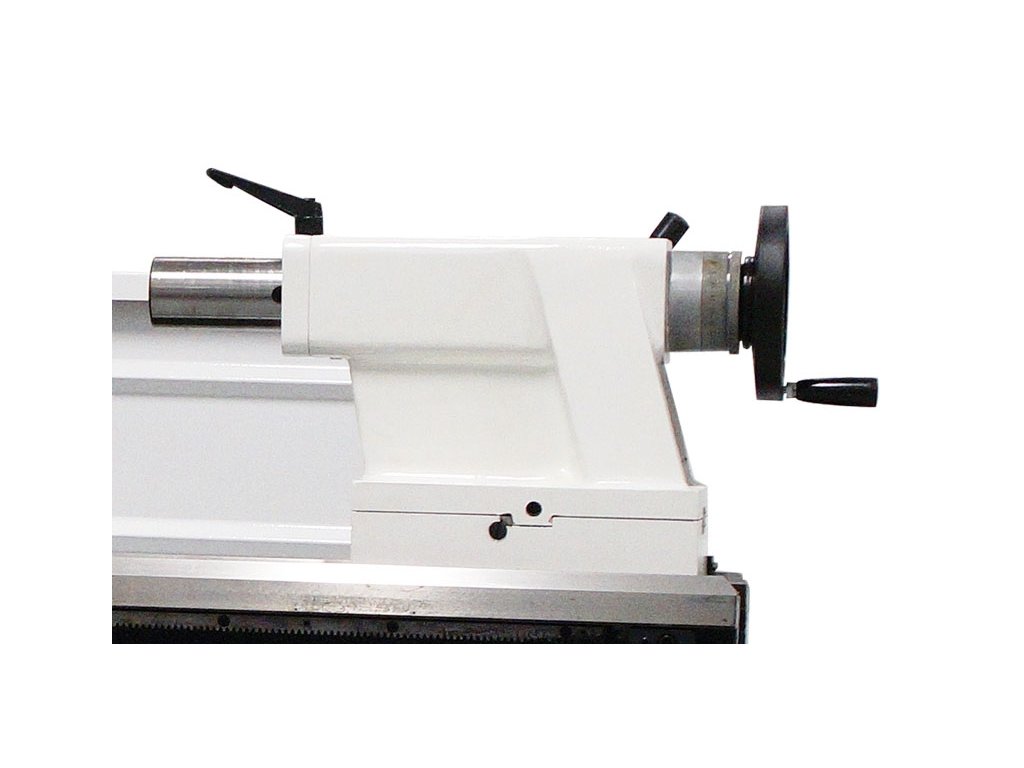

- Koník přestavitelný o ±13 mm

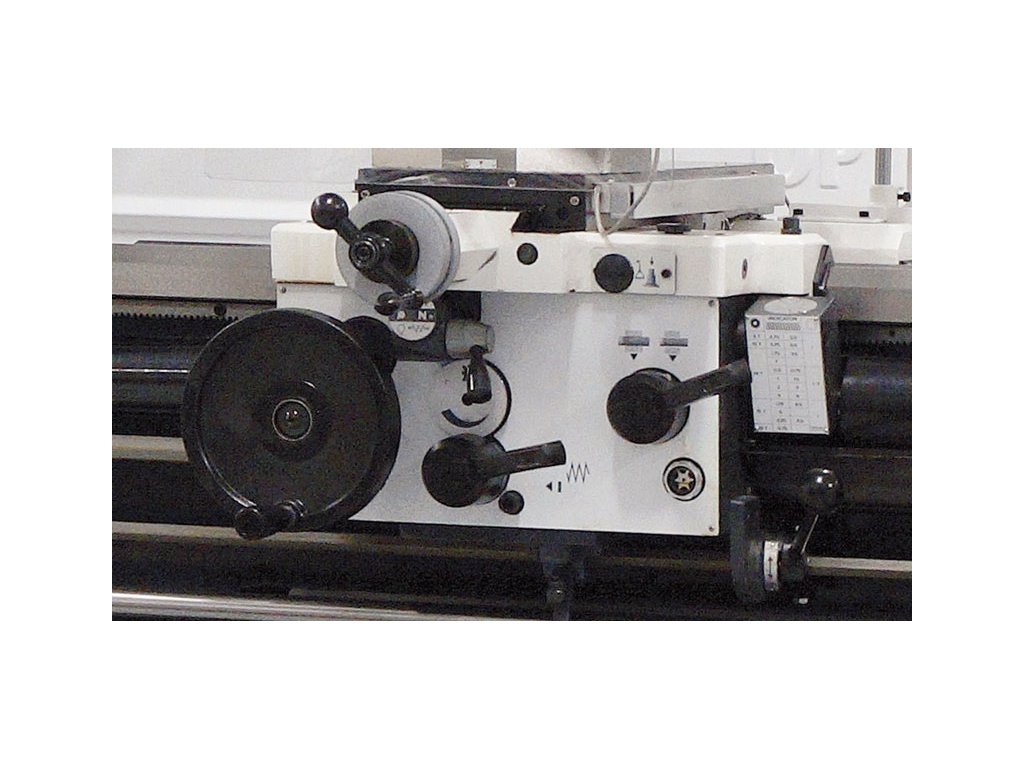

- Chod vpravo-vlevo přepínatelný ovládací pákou přímo na suportu
- Podpěťový spínač, nouzový vypínač a jištění motoru
- Mechanická nožní brzda vřetene
- Provedení dle DIN 8606 (nástrojařská přesnost)
- Digitální odměřování všech tří os pomocí skleněných pravítek
- Sklíčidlo a upínací deska není součástí dodávky
Rozsah dodávky
- 3-čelisťové sklíčidlo Ø 315 mm
- Pevná luneta pro Ø 19 – 165 mm
- Pohyblivá luneta Ø 16 – 95 mm
- Chladící zařízení
- Stěna ostřiku
- Brzda vřetene
- Držák pro čtyhranné nože D 32×150 mm
- Závitový indikátor
- Rychloupínací nožový držák SWH 7-C
- Redukční pouzdro MK7/MK5
- Pevný hrot MK5 – 2 ks
- Halogenová svítilna 50 W/24 V
- Kufřík s nářadím
- Olejová náplň
- Digitální odměřování polohy DPA 21
Doplňkové parametry
Kategorie: | Klasické soustruhy na kov |
---|---|
Značka: | OPTIMUM® |
? Příkon: | 7 500 W |
? Filtrovací příkon: | 7 500 - 7 999 W |
? Napětí: | 400 V |
Hmotnost: | 2 720 kg |
Výška hrotu: | 280 mm |
Max. točný průměr nad ložem: | 560 mm |
Max. točný průměr nad suportem: | 355 mm |
Max. točný průměr bez můstku: | 790 mm |
Šířka lože: | 350 mm |
Vzdálenost mezi hroty: | 2 000 mm |
Délka můstku: | 270 mm |
Kužel vřetene: | MK7 |
Upnutí vřetene: | Camlock DIN ISO 702-2 č. 8 |
Otáčky: | 25 – 1 600 ot/min |
Plynulá změna otáček: | Ne |
Otáčky - provedení Vario: | 10 – 2 500 ot/min |
Počet rychlostních stupňů: | 12 |
Průchod vřetene: | 80 mm |
Posuv pinoly: | 180 mm |
Kužel pinoly koníku: | MK5 |
Posuv podélný: | 0,059 – 1,646 mm/ot. (35 ) |
Posuv příčný: | 0,020 – 0,573 mm/ot. (35 ) |
Max. posuv nožového suportu: | 130 mm |
Max. posuv příčného suportu: | 316 mm |
Závit metrický: | 0,2 – 14 mm/ot. (47 ) |
Závit palcový: | 2 – 112 záv./1“ (60 ) |
Závit trapézový: | 4 – 112 D.P. (50 ) |
Závit modulový: | 0,1 – 7 M.P. (34 ) |
Výkon motoru chladícího čerpadla: | 100 W |
Rozměry (š × v × h): | 3 340 × 1 460 × 1 150 mm |
Záruka: | 2 roky |
