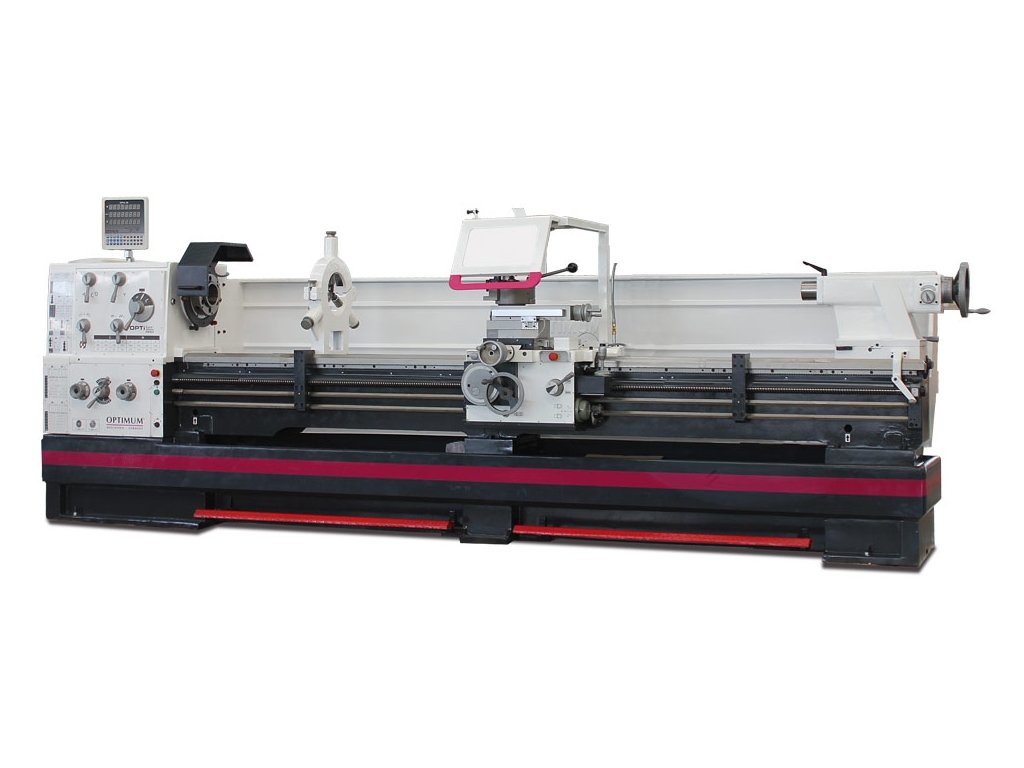

Sústruh na kov OPTIMUM® OPTIturn TH 6620 D
Kód: 3462210
Súvisiaci tovar
_priruba-o-315-mm-camlock-8.jpg?662f80ea
)
_otocny-hrot-optimum-s-kuzelom-mk-5.jpg?662f80ea
)
_kliestinove-sklucovadlo-5c-c--8.jpg?662f80ea
)
_kliestiny-5c--suprava-17-ks--3---25-mm.jpg?662f80ea
)
_suprava-vymennych-strediacich-hrotov-mk-4.jpg?662f80ea
)
_nivelacny-prvok-se-3.jpg?662f80ea
)
Podrobný popis
- Vodiace plochy lôžka sú kalené a brúsené
- Vreteník s kužeľom MK7 je osadený upínaním Camlock DIN ISO 702-2 č.
- Uzavretá prevodová skriňa má mechanizmus uložený v presných ložiskách
- Brúsené ozubené kolesá a hriadele pracujú v olejovom kúpeli
- Páky pre rýchloposuv a zmenu smeru otáčania na suportovej skrini
- Centrálne mazanie vodiacich plôch
- Koník s kužeľom MK5 prestaviteľný o ±13 mm
- Spúšťacia páka ovláda relé hlavného motora s bezpečnostným riadiacim napätím 24 V
- Hlavný vypínač je uzamykateľný a elektromotor je osadený chrániacim ističom
- Bezpečnostné tlačidlá CENTRAL STOP na vreteníku a športovej skrini
- Kryt skľučovadla s bezpečnostným spínačom
- Pracovná lampa 24 V s kĺbovým ramenom
- Externé uzavreté chladiace zariadenie
- Rozvádzač je vybavený komponentmi Siemens
- Nožový držiak SWH 9 pre rýchlu výmenu nástrojov
- Mechanická nožná brzda vretena s bezpečnostným vypínačom hlavného motora
- Digitálne odmeriavanie polohy DPA&21 so sklenenými pravítkami
Rozsah dodávky
- 3-čeľusťové skľučovadlo o 315 mm
- Pevná luneta, priechod O 150 mm
- Pohyblivá luneta, priechod O 130 mm
- Rýchloupínací nožový držiak SWH 9-D
- Náhradný držiak 41 × 180 typ D pre štvorhranné nože
- Redukčné puzdro MK&5/MK 7
- Pevný a otočný hrot MK 5
- Doraz s jemným nastavením
- LED pracovná lampa
- Nastavovacie náradie
- Chladiace zariadenie
Dodatočné parametre
| Kategória: | Klasické sústruhy na kov |
|---|---|
| Značka: | OPTIMUM® |
| ? Příkon: | 9 000 W |
| ? Filtrovací příkon: | 9 500 - 9 999 W |
| ? Napětí: | 400 V |
| Hmotnost: | 3 345 kg |
| Výška hrotu: | 330 mm |
| Max. točný průměr nad ložem: | 660 mm |
| Max. točný průměr nad suportem: | 440 mm |
| Max. točný průměr bez můstku: | 900 mm |
| Šířka lože: | 400 mm |
| Vzdálenost mezi hroty: | 2 000 mm |
| Délka můstku: | 250 mm |
| Kužel vřetene: | MK7 |
| Upnutí vřetene: | Camlock DIN ISO 702-2 č. 8 |
| Otáčky: | 25 – 1 600 ot/min |
| Plynulá změna otáček: | Ne |
| Počet rychlostních stupňů: | 16 |
| Průchod vřetene: | 105 mm |
| Kužel pinoly koníku: | MK5 |
| Posuv podélný: | 0,044 – 1,48 mm/ot. (25 ) |
| Posuv příčný: | 0,022 – 0,74 mm/ot. (25 ) |
| Max. posuv nožového suportu: | 230 mm |
| Max. posuv příčného suportu: | 368 mm |
| Závit metrický: | 0,45 – 120 mm/ot. (54 ) |
| Závit palcový: | 80 – 7/16 záv./1“ (60 ) |
| Závit trapézový: | 7/8 – 160 D.P. (42 ) |
| Závit modulový: | 0,25 – 60 M.P. (46 ) |
| Rozměry (š × v × h): | 3 650 × 1 785 × 1 500 mm |
