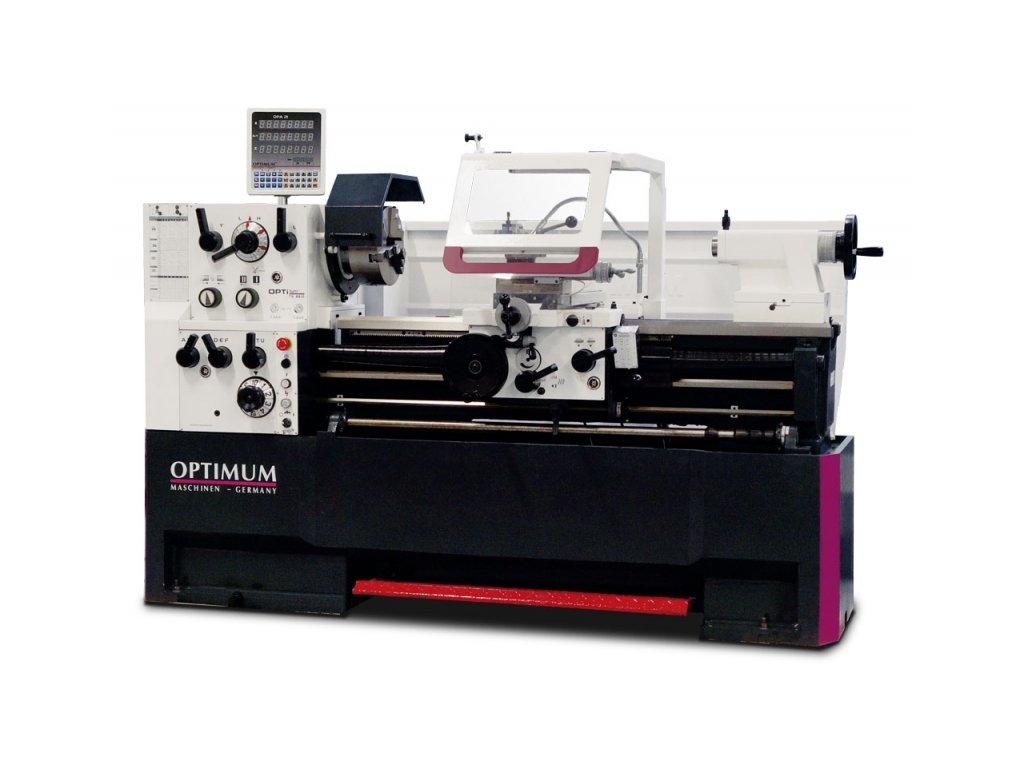

Sústruh na kov OPTIMUM® OPTIturn TH 4615
Kód: 3462120
Súvisiaci tovar
_3-celustove-sklucovadlo-s-centrickym-upinanim-o-200-mm-camlock-6.jpg?662f80ea
)
_3-celustove-sklucovadlo-s-centrickym-upinanim-o-250-mm-camlock-6.jpg?662f80ea
)
_4-celustove-sklucovadlo-s-centrickym-upinanim-o-200-mm-camlock-6.jpg?662f80ea
)
_priruba-o-200-mm-camlock-6.jpg?662f80ea
)
_priruba-o-250-mm-camlock-6.jpg?662f80ea
)
_otocny-hrot-optimum-s-kuzelom-mk-4.jpg?662f80ea
)
_suprava-vymennych-strediacich-hrotov-mk-4.jpg?662f80ea
)
_kliestiny-5c--suprava-17-ks--3---25-mm.jpg?662f80ea
)
_rychloupinaci-nozovy-drziak-sada-swh-5-b.jpg?662f80ea
)
_doraz-s-jemnym-nastavenim-pre-d460.jpg?662f80ea
)
_nivelacny-prvok-se-2.jpg?662f80ea
)
Podrobný popis
- Upínanie vretena Camlock ASA D 1 - 6“
- Kalené a brúsené vreteno uložené kuželíkových ložiskách, ktoré bežia v olejovom kúpeli
- Zaručená hádzavosť čela vretena
- Uzavretá posuvová skriňa s rýchlym radením, ozubené kolesá sú kalené a brúsené, uložené v olejovom kúpeli
- Podstavec a lôžko stroje sú odliate z jedného kusu liatiny
- Vyberateľný mostík lôžka
- Kalené a brúsené vodiace plochy lôžka
- Centrálne mazanie vodiacich plôch
- Dorazová tyč so štyrmi vačkami na vypínanie pozdĺžneho posuvu
- Koník prestaviteľný na sústruženie kužeľov o ±15 mm
- Chod vpravo-vľavo prepínateľný ovládacou pákou
- Podpäťový spínač, núdzový vypínač a istenie motora
- Mechanická nožná brzda vretena
- Prevedenie podľa DIN 8606 (nástrojárska presnosť)
- Digitálne odmeriavanie všetkých troch osí pomocou sklenených pravítok
- Podstavec stroja
- Chladiace zariadenie
Rozsah dodávky
- Kufrík s náradím
- Olejová náplň
- Digitálne odmeriavanie DPA 21
- Pevná luneta pre O 25 – 178 mm
- Pohyblivá luneta O 19 – 114 mm
- Rýchloupínací nožový držiak SWH 5-B (voliteľne štvorpolohová nožová hlava)
- Držiak pre štvorhranné nože D 25×120 mm
- Podstavec stroja
- Chladiace zariadenie
- Dva pevné hroty MK4
- Redukčné puzdro MK6/MK4
- Stena ostreku (namontovaná)
- Nožná brzda vretena
- Halogénová lampa 50 W/24 V
- 3-čeľusťové skľučovadlo O 250 mm
Dodatočné parametre
| Kategória: | Klasické sústruhy na kov |
|---|---|
| Značka: | OPTIMUM® |
| ? Příkon: | 5 500 W |
| ? Filtrovací příkon: | 5 500 - 5 999 W |
| ? Napětí: | 400 V |
| Hmotnost: | 1 810 kg |
| Výška hrotu: | 230 mm |
| Max. točný průměr nad ložem: | 465 mm |
| Max. točný průměr nad suportem: | 270 mm |
| Max. točný průměr bez můstku: | 690 mm |
| Šířka lože: | 300 mm |
| Vzdálenost mezi hroty: | 1 500 mm |
| Délka můstku: | 240 mm |
| Kužel vřetene: | MK6 |
| Upnutí vřetene: | Camlock DIN ISO 702-2 č. 6 |
| Otáčky: | 25 – 2 000 ot/min |
| Plynulá změna otáček: | Ne |
| Otáčky - provedení Vario: | 10 – 2 500 ot/min |
| Počet rychlostních stupňů: | 12 |
| Průchod vřetene: | 58 mm |
| Posuv pinoly: | 130 mm |
| Kužel pinoly koníku: | MK4 |
| Posuv podélný: | 0,031 – 1,7 mm/ot. (40 ) |
| Posuv příčný: | 0,014 – 0,784 mm/ot. (40 ) |
| Max. posuv nožového suportu: | 128 mm |
| Max. posuv příčného suportu: | 285 mm |
| Závit metrický: | 0,1 – 14 mm/ot. (53 ) |
| Závit palcový: | 2 – 112 záv./1“ (40 ) |
| Závit trapézový: | 4 – 112 D.P. (50 ) |
| Závit modulový: | 0,1 – 7 M.P. (34 ) |
| Výkon motoru chladícího čerpadla: | 100 W |
| Rozměry (š × v × h): | 2 750 × 1 568 × 1 245 mm |
| Záruka: | 2 roky |
